Montážní návod plastového policového regálu JUPITER

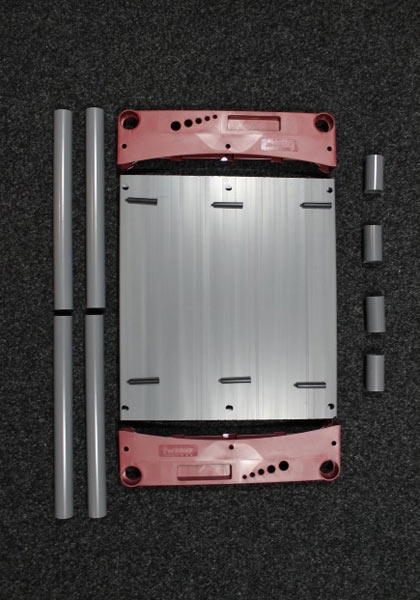

1. Montážní díly

1. Montážní díly

Na obrázku jsou znázorněné díly potřebné k sestavení plastového regálu Jupiter. Těmi jsou: plastové, plně probarvené bočnice v tomto případě červené (volitelně je možné zaměnit zelenými, nebo šedými), pracovní plocha police - plastová deska, zajišťovací kolíky a plastové trubky, které plní funkci stojny regálu Jupiter.
Plastový regál Jupiter

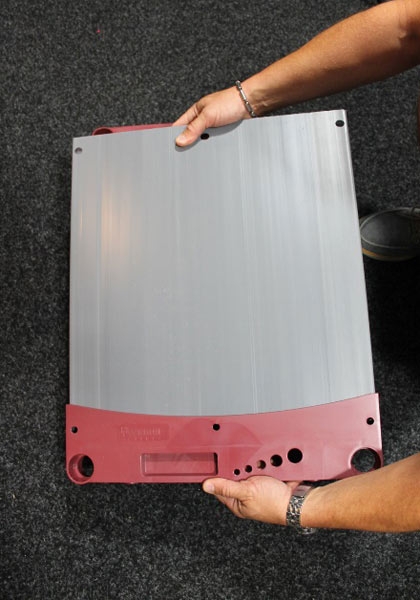

2. Nasunutí bočnice

Kompletaci police plastového regálu Jupiter zahájíme nasunutím a následným doražením barevné bočnice na pracovní plochu police.
Plastový regál Jupiter

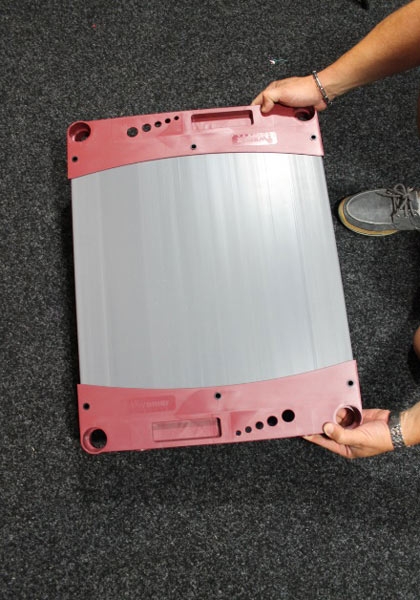

3. Druhá bočnice

To stejné platí i u druhé bočnice, nasunout a poklepem dorazit.
Plastový regál Jupiter

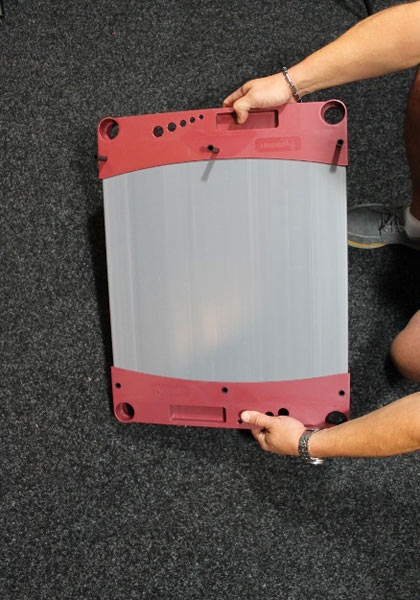

4. Zajištění bočnic

Pokud jsou obě bočnice na svých místech, překrývají se předvrtané otvory v bočnici i v polici samotné. Tyto otvory jsou určené pro zafixování bočnic vůči polici. Vezměme tedy šest kusů přibalených plastových kolíků a zasuneme do uvedených otvorů.
Plastový regál Jupiter

5. Kompletace

Tímto je jedna police plastového regálu Jupiter hotová. Doporučuji sestavit si tímto způsobem všechny police, které jsou součástí dodávky
Plastový regál Jupiter

6. Montáž nohou

V následujícím kroku otočíme kompletní polici vzhůru nohama a do čtyř velkých otvorů v rozích bočnic regálu Jupiter paličkou, nebo gumovým kladivem narazíme nohy regálu, které tvoří 75 mm dlouhé plastové trubky. Mimochodem, to jsou ty kratší... :)
Plastový regál Jupiter

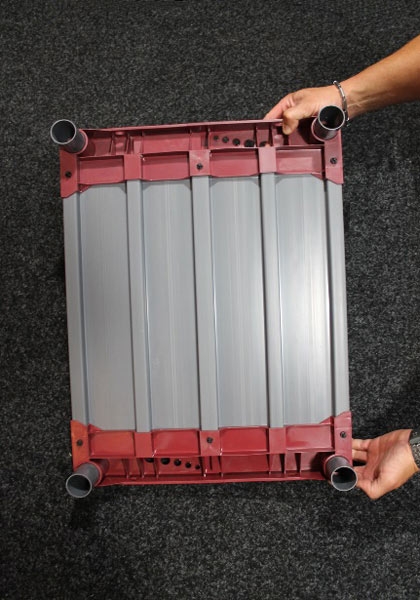

7. Kompletace základny

Nohy regálu jsou na svém místě.
Plastový regál Jupiter

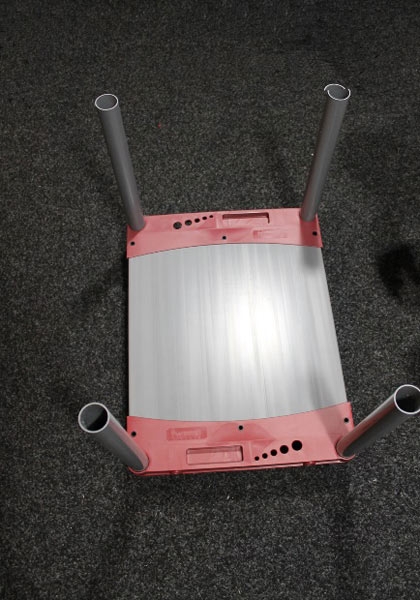

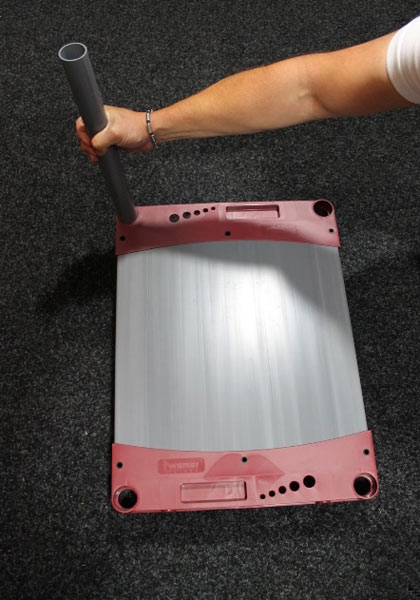

8. Stojny

Otočíme polici zpět do správné polohy a do stejných otvorů, ale z horní strany police opět poklepem zarazíme čtyři delší 420 mm trubky, které tvoří stojny regálu Jupiter.
Plastový regál Jupiter

9. Základ pro další polici

Paráda :)
Plastový regál Jupiter

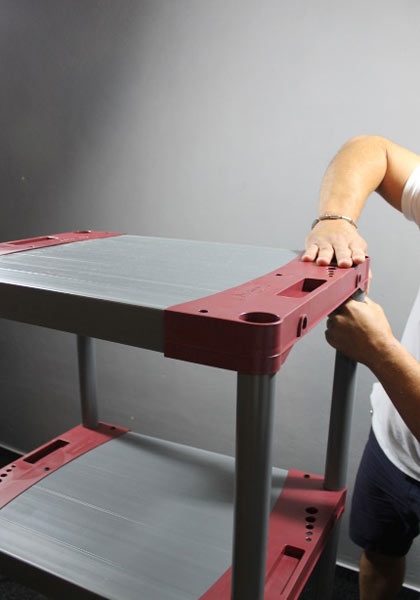

10. Montáž následující police

Stojny máme na svém místě, vezměme proto další připravenou polici a nasadíme na trubky, chcete-li stojny regálu. Opět jemným poklepem zarazíme až na doraz.
Plastový regál Jupiter

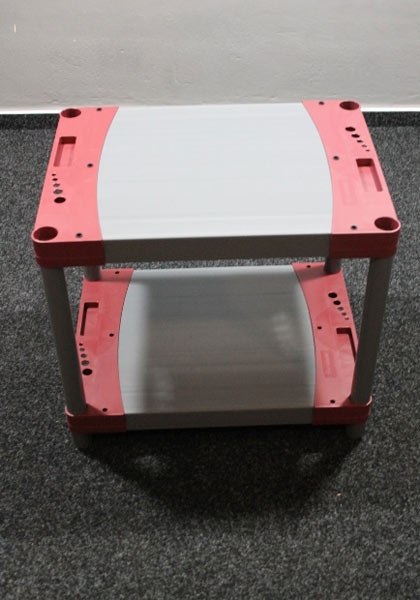

11. Kompletní dvě police

Už se nám regál začíná rýsovat, že?
Plastový regál Jupiter

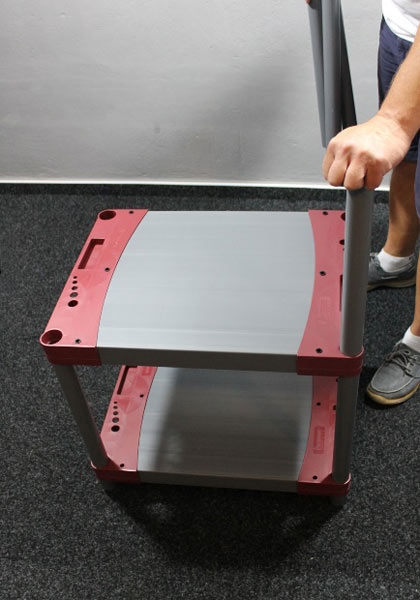

12. Příprava na třetí polici

A další čtyři trubky do bočnic.
Plastový regál Jupiter

13. Stojny nachystány

Opět jsme nachystaní na montáž další police.
Plastový regál Jupiter

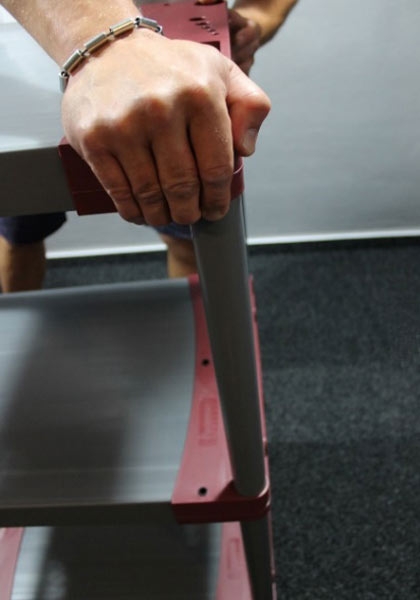

14. Třetí police

Tak šup tam s ní, a zatlačit, nebo zarazit až na dorazy.
Plastový regál Jupiter

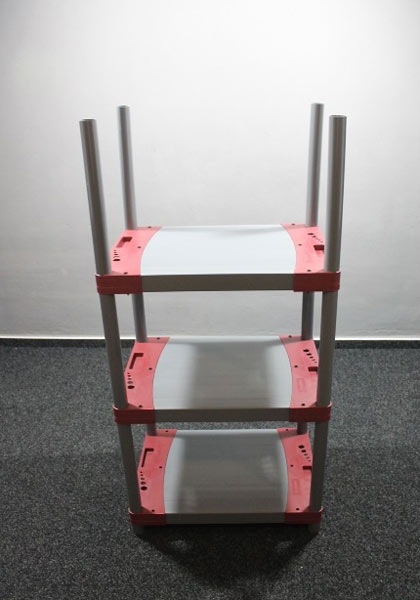

15. Stojny čtvrté police

Jsem trochu nedočkavý jak, bude kompletní regál vypadat, takže mám nachystané další trubky v bočnici police plastového regálu Jupiter.
Plastový regál Jupiter

16. Čtvrtá police

A poslední police je na svém místě.
Plastový regál Jupiter

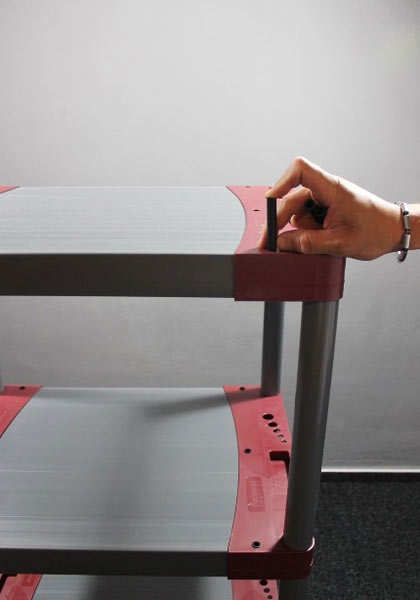

17. Detail zajištění bočnice

Zapomněl jsem u poslední police na kolíky, takže to rychle napravím...
Plastový regál Jupiter

18. Montáž zásklepek

Aby regál Jupiter vypadal jako dokončený, musíme horní otvory zaslepit plastovými krytkami.
Plastový regál Jupiter

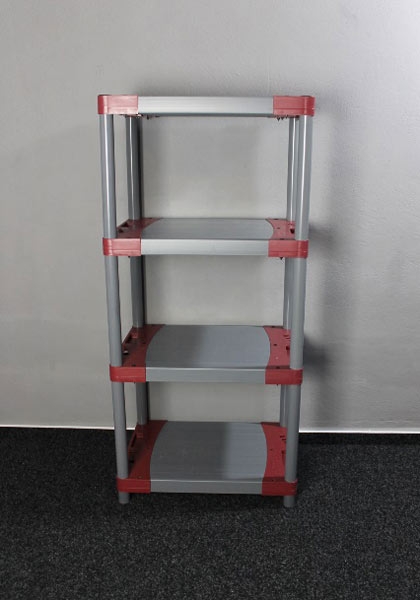

19. Kompletní regál

Já myslím, že jsme to zvládli na výbornou, stabilní, lehký a přitom pevný a univerzální plastový regál Jupiter.
